舜铣龙门加工中心 GMC1611定梁龙门式数控铣床

一、机床概述

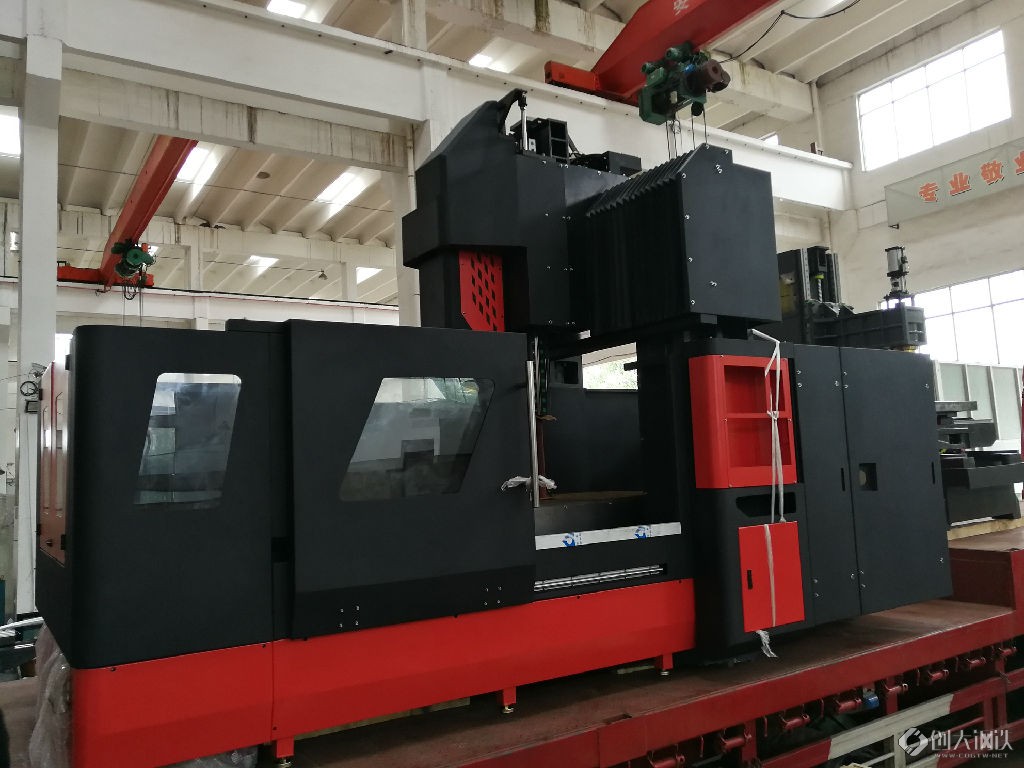

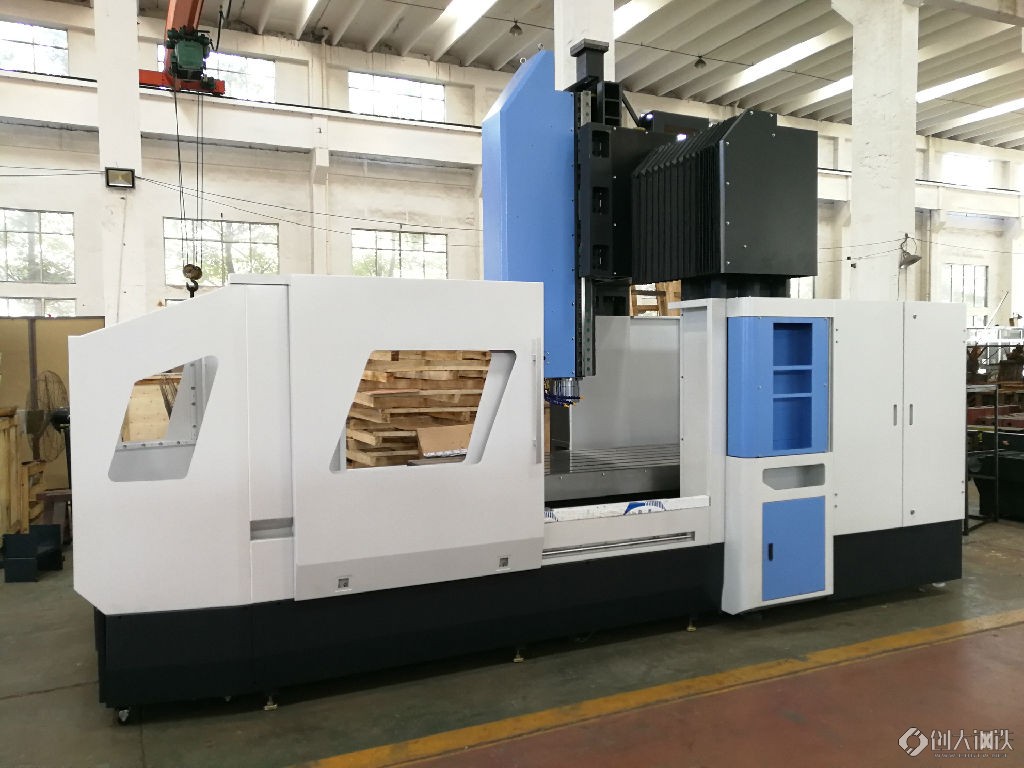

本机床是横梁固定、工作台移动、龙门框架式数控铣床(加工中心),在继承传统龙门刚性强、稳定性好等特点的基础上,引进消化吸收先进的设计理念,利用有限元法进行力学分析,合理布筋,合理分布质量,使机床整体刚性强,静态精度和动态性能稳定可靠。具有同类机床先进水平,是一种高效率、高精度、高可靠性的先进设备。

机床产品结构和工艺成熟,质量稳定,机床可高效、高精度的完成零件的铣、钻、镗、铰、攻等多工序加工,可实现零件的一次装夹,完成零件上、前、后、左、右面工序的加工,特别适应于零件、模具及复杂曲面的加工。广泛适用于普通机械、汽车、能源、模具、工程机械、机床、电子、轻纺等制造行业。

二、机床功能和特点介绍

1.床身及工作台部分

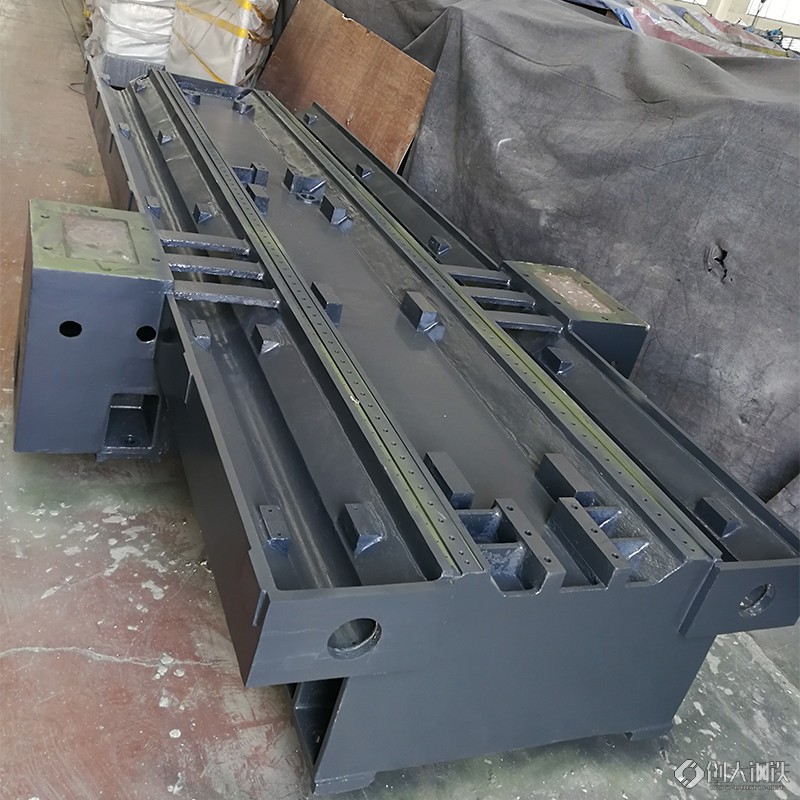

机床床身、工作台等大件均采用**树脂砂造型、**铸铁铸造,使机床获得高刚性和长久稳定的精度。

工作台的移动为机床的X轴,X轴采用台湾重载直线导轨,刚性强、动态性能佳。

采用高精度滚珠丝杠传动,结构紧凑、运动平稳、精度高,线规及丝杠两者组合成高刚性,高稳定性机械传动系统。

主要传动结构为:X轴交流伺服电机经联轴器,将动力传递到滚珠丝杠副,丝杠螺母与机床工作台联接,通过伺服电机旋转拖动工作台左右快速移动。

2、横梁部

横梁采用阶梯式结构,横梁截面大,导轨跨距大,主轴中心到Z轴导轨面距离设计为*短,翻转力矩小,结构刚性好。

主轴箱在横梁上移动为Y轴,Y轴采用台湾直线导轨,精密滚珠丝杠传动,刚性强,运动平稳,精度高。

主要传动结构为:交流伺服电机经联轴器,将动力传递到滚珠丝杠副,丝杠螺母与机床主轴箱联接,通过伺服电机旋转驱动主轴箱前后快速移动。

3、主轴箱部

滑枕在主轴箱体里上下运动为机床的Z轴, 主要传动结构为:交流伺服电机经联轴器,将动力传递到滚珠丝杠副,丝杠螺母与机床主轴箱体联接,通过伺服电机旋转驱动滑枕上下移动。

Z轴采用台湾进口重载直线导轨,刚性强。采用进口滚珠丝杠传动,两端固定预拉伸结构,运动平稳、精度高。

4、主轴部

主轴轴承采用高速、高精度专用主轴轴承,油脂润滑,使主轴具有高精度、高转速、高负载、低温升的特点,能承受大的功率和大扭矩切削,具有较高的精度和较长的使用寿命。

主轴电机经同步齿形带将动力传递到主轴,主轴转速恒功率范围宽,机床的主要构件刚度高,机床运转时噪声低、震动小、变形小。

刀柄采用MAS403 BT40标准,拉钉采用MAS403 P50T-Ⅰ。

主轴平衡采用氮气平衡装置。

5、润滑系统

导轨和丝杠采用集中定时定量润滑系统,对各润滑点周期性供油,确保运动部件灵活可靠。

主轴轴承、丝杠轴承采用高速低温润滑脂,长久润滑,运动可靠。

6、冷却系统

刀具的冷却分为水冷和风冷两种方式,可任意转换,满足不同工件的加工要求。

机床配制有一把清洁**,用来清洁机床。

7、排屑系统(选配)

工作台两侧各装一套排屑器,机床的端部有一套排屑器,加工产生的铁屑通过排屑器排到积屑小车。

8、气压系统

气动系统各功能通过PLC程序控制电磁阀实现,包括主轴中心吹气、主轴风冷等功能。

气路系统主要包括过滤减压阀,常闭二通电磁阀,三位五通电磁阀等部件。气体通过气动三联件虑掉杂质和水分,防止不纯净的气体对机床损伤和腐蚀。

10、防护系统

 机床各导轨采用封闭防护罩,防止铁屑、冷却液进入机床内部,使导轨和丝杠免受腐蚀。

11、刀库部分(选择配置)

机床配置24把机械手刀库,随机位置装刀,由机械手装置完成还刀和送刀。

12、电器系统

机床电器柜采用进口元器件,专业的布线技术,性能可靠。电柜可靠密封,工业空调防尘除湿,确保机床安全运行。

数控系统采用台湾新代系统,交流伺服电机驱动,精度高性能先进。



三、机床技术参数

产品型号

单位

GMC1611

工作台尺寸

mm

1800×800

工作台承重

kg

1500

T型槽尺寸

个-mm

5×18×140mm

龙门有效宽度

mm

1100

坐标行程

X轴

mm

1600

坐标行程

Y轴

mm

1100

坐标行程

Z轴

mm

600

主轴端面至工作台面距离

mm

140-740

定位

精度

执行标准

JB/T8772.4

-1998

X轴

mm

0.025

Y轴

mm

0.025

Z轴

mm

0.03

重复

定位

精度

执行标准

JB/T8772.4

-1998

X轴

mm

0.015

Y轴

mm

0.015

Z轴

mm

0.015

主轴

转速范围

rpm

8000

主轴电机

Kw/Nm

7.5

主轴



  BT40/150

进给

快速移动速度

mm/min

10000

进给速度

mm/min

5-5000

进给电机扭矩X/Y/Z

NM

30/25/35N

刀库

选配

刀库容量

24

换刀方式



随机地址

重量



KG

12000

四、机床主要外购件

序号

主要配套件

生产厂家

1

系统

台湾新代21MA

2

主轴电机

埃姆克双基速伺服电机

3

主轴BT40/150

台湾建椿

4

丝杠 X:R50-10T5-FDC YZ:R40-16T5-FDC

台湾上银

5

直线导轨滚柱型RGH45HA

台湾上银

6

丝杠专用轴承

日本NSK

7

气动元件

台湾亚德克

8

自动润滑站

南京

9

电柜空调

波英特

10

排屑器

烟台

11

导轨防护罩

上海

12

精密锁紧螺母

台湾盈锡

13

联轴器

天津龙创



五、标准配置:

1、数控系统:台湾新代21MA

             主轴伺服电机   7.5KW

             进给伺服电机 X/Y/Z:30/25/35N.m

2、BT40/150  8000rpm台湾健椿主轴

3、台湾上银滚珠丝杠

4、台湾上银滚柱直线导轨

5、内防护

6、氮气平衡系统

7、冷却系统、润滑系统、气动系统

8、电气系统

9、防护钣金


六、标准配置:

1、数控系统:台湾新代21MA

        主轴伺服电机   7.5KW

        进给伺服电机 X/Y/Z:30/25/35N.m

2、BT40/150  8000rpm台湾健椿主轴

3、台湾上银滚珠丝杠

4、台湾上银滚柱直线导轨

5、内防护

6、氮气平衡系统

7、冷却系统、润滑系统、气动系统

8、电气系统

9、防护钣金
