矿用提升机闸瓦间隙保护装置位移监测传感器、制动油压力传感器、插接式接线盒、10.4寸人界面能够完成的功能：1、制动器闸间隙值实时检测；2、闸瓦磨损量实时检测；3、弹簧压力实时（直接或间接）检测；4、闸盘偏摆量的实时检测；5、制动力矩的实时计算。

一、概述

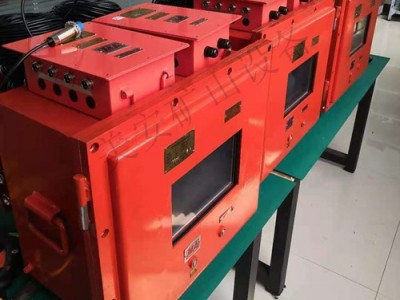

ZTJ127矿用提升机闸间隙保护装置（以下简称装置），属于矿用隔爆兼本安型产品。主要用在提升机保险闸闸瓦间隙，制动油压的在线监测，装置具有结构设计美观坚固。安装方便，操作灵活。

装置的型式为矿用隔爆兼本安型“Exd[ib]IMb”。矿用提升机制动器闸间隙保护装置

1.采用进口处理器，系统稳定性高，运行稳定。与传统单片机相比，性能更稳定，运算更快更准，避免了传统情况死机的现象。

2.釆用动态演示画面，直观形象。每路闸瓦油压实时显示，与传统数字显示的闸瓦间隙保护相比，更直观形象，并且可以实时分析闸瓦及油压的实时动向。

3.彩色触摸屏显示，人机互动性强，操作简单与传统键盘以及按键式闸瓦间隙保护相比，人机界面更容易操作，可实现人人都能操 作且操作灵活的优点。

4.采用进口数据釆集模块，计数准确，传输稳定，运行稳定，加大了抗扰能力，安装方便，与传统闸瓦间隙保护相比，数据失真度小，传输效率高，稳定等优点。

二、结构与工作原理

2.1结构

矿用提升机闸间隙保护装置有ZTJ127-Z矿用隔爆兼本安型提升机闸间隙保护装置主机、矿用本安型油压传感器、矿用位移传感器组成。

2.2基本原理

接通电源，位移传感器，油压传感器输出4—20mA信号，经过通讯模块传输给主机进行数据处理，转换成相应数据实时提升机保险闸实时数据会在线显示在屏幕上，当提升机保险闸的闸瓦间隙大于2mm,制动油压值大于上限设定值小于下限设定值时，数据经分析确定输出报警信号装置发出声报警。

当开闸时，假设检测到的距离为5.1mm，那么闸间隙为5.1mm减去4.0mm=1.1mm。但是，当长时间运行后，闸瓦会有定磨损量，假设闸瓦的磨损值为1.2mm，此时，当处于合闸状态时，传感器检测到的距离为4mm减去1.2mm=2.8mm，而开闸时传感器检测的距离为5.1mm加1.2mm=6.3mm，此时闸间隙为6.3mm减去4.0mm=2.3mm。（可见弹簧疲劳和闸瓦的磨损都会使闸间隙变大）。以上的计算均在PLC控制器中完成，实际使用时，只需要在合闸状态，把传感器调到0位即可。

三、 主要功能、技术参数

3.1主要功能

（1）实时在线检测、同步显示闸间隙值，精度在正负0.1mm之内；

（2）实时在线检测、同步显示制动油压值，精度在正负0.1MPa；

（3）闸间隙值参数自行调整设置、超限报警功能；

（4）制动油压值参数自行调整设置、超限报警功能；；闸瓦间隙保护

（5）闸间隙计算误差自动校正功能；

（6）故障自诊断功能

（7）历史数据记录和查询功能：调度人员可以通过该功能查询某一时间闸运行及检修的技术数据，方便了解闸的使用状况。提升机闸间隙保护装置

（8）联脱机开关选择，方便查.检.修。

（9）提供闸间隙值超限报警输出接点,能够供用户可选择的实现闭锁二次开车

（10）碟簧疲劳超限报警功能

（11）空动时间、卷筒偏摆的监测报警

（12）贴闸压力监测报警

选配功能：

1、提升运行打点信号显示记忆功能（0到9点）、

2、提升方向错向智能保护功能、

3、提升容器运行速度检测显示功能（0到13.5米每秒）、

4、提升容器位置（井深值）检测显示功能（0-3999.9米）、

5、等速段超过设定速度保护功能（超过MAX速度15%）、

6、减速段超过设定速度保护功能（超过设定速度10%）、

7、深度指示器失效保护功能、

8、过卷保护功能、

9、故障记忆功能。
